供沈陽機床廠家上海銷售現貨中捷搖臂鉆的詳細描述：

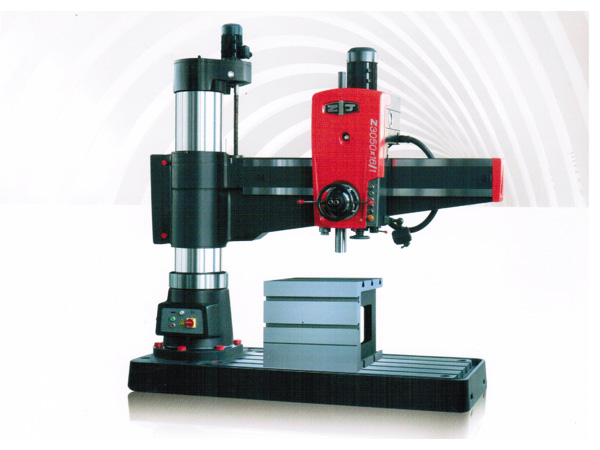

Z3050×16，大寫字母Z是鉆床的簡稱，30為搖臂、后面50為鉆孔直徑、×16為臂長，Z3050×16搖臂鉆床適用于在中、大型零件的鉆孔、擴孔、鉸孔、平面及攻螺紋等工作，在具有工藝裝備的條件下可以進行鏜孔。
1、主要關鍵件選用高強度鑄鐵和特供鋼材。
2、經專業化設備連續加工，確保基礎部件精良。
3、采用液壓預選變速機構，可節省輔助時間。
4、主軸正反轉，停車(制動)，變速、空檔等動作，用一個手柄控制，操縱更為輕便快捷。
5、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
6、16級主軸轉速與進給可選配出經濟高效的切削。
7、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。
8、有完善的安全保護裝置和外柱防護。
9、在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久性和整機的使用壽命均為加大延長。
10、新工藝涂裝和不斷改進的外觀展示時代風范。
參數項目Z3050×16/I
鉆孔最大直徑mm50
主軸端面至工作臺距離mm320-1220
主軸中心至立柱母線距離mm350-1600
主軸行程mm315
主軸錐孔(莫氏)5
主軸轉速范圍r.p.m25-2000
主軸轉速級數16
主軸進給量范圍r.p.m0.04-3.20
主軸進給量級數16
搖臂回轉角度°360
主電機功率kw4
升降電機功率kw1.5
工作臺尺寸mm500×630
機床重量kg3500
外形尺寸mm2500×1070×2840
