◇ 床身導軌經過表面淬火、磨削加工，淬火硬度HRC50；
◇ 床頭箱齒輪經過齒部淬火、精密磨齒加工，高速齒輪精度可達6級；床頭箱主軸采用三點支撐，主軸剛性好；床頭箱手柄采用集中操縱；
◇ 機床的精度符合中華人民共和國國家標準 GB/T4020-1997《臥式車床 精度檢驗》;
◇ 完備的安全防護裝置供用戶選用……后防護、卡盤防護、花盤防護、刀架防護，使機床滿足《GB15760-2004 金屬切削機床 安全防護通用技術條件》的要求;
◇ 機床的溜板箱設有快速移動裝置、過載安全裝置、縱橫向十字操縱手柄和開合螺母手柄；
◇ 可提供公制機床、英制機床及帶多種特殊功能等多種組合；
◇ 本系列機床可提供的主軸頭形式有A2-15型；
◇ 本系列機床的主電機的功率為22kW（特殊定貨為30kW）；
◇ 機床的床頭箱、進給箱采用油泵淋浴式潤滑；
◇ 機床的噪聲聲壓級不大于85dB（A）

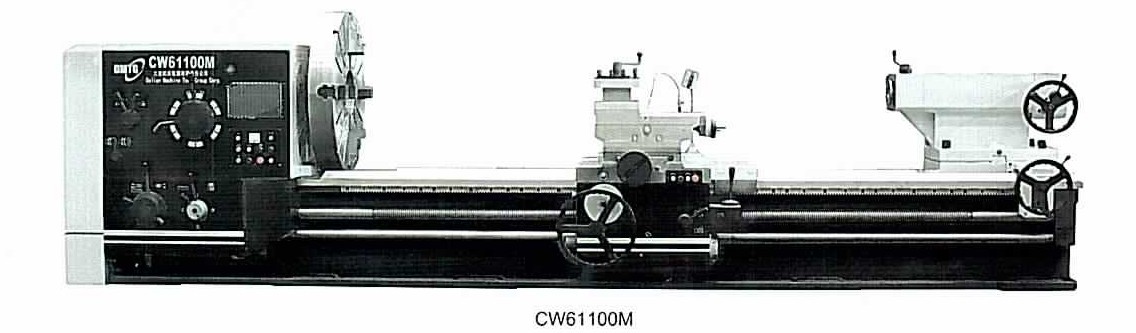

CW61(2)100M
CW61(2)125M
CW61(2)140M
CW61(2)160M
床身上最大工件回轉直徑 (mm)
1000
1250
1400
1600
最大工件長度 (mm)
1500/2000/3000/4000/5000/6000/8000
刀架上最大回轉直徑 (mm)
630
880
1030
1230
在馬鞍內最大回轉直徑 (mm)
1400
1650
1800
2000
由花盤端面起的馬鞍寬度 (mm)
600
床身寬度 (mm)
755
最大車削長度 (mm)
1300/1800/2800/3800/4800/5800
主軸通孔直徑 (mm)
130/160(特殊訂貨)
主軸孔前端錐度 (mm)
公制140
主軸轉數種數
正轉21種 反轉12種
主軸轉數范圍 (轉/分)
正轉3.15-315 反轉3.5-291
主軸每轉刀架的縱橫向進給量總數
56種
主軸每轉刀架的進給量范圍
縱向 (mm)
0.1-12
橫向 (mm)
0.05-6
上刀架 (mm)
0.025-3
公制螺紋有效范圍及種數 (mm)
1-120 44種
英制螺紋有效范圍及種數
28-1/4 31種
模數螺紋有效范圍及種數 (mm)
0.5-60 45種
徑節螺紋有效范圍及種數
1/2-56DP 38種
刀具截面 (mm)
45×45
橫滑板最大橫向行程 (mm)
580/670/725/825
上刀架的最大行程 (mm)
300
刀架的快速移動速度
縱向 (mm/min)
3740
橫向 (mm/min)
1870
上刀架 (mm/min)
935
尾座頂尖套筒直徑 (mm)
160
尾座頂尖套筒最大行程 (mm)
300
尾座頂尖套筒錐孔錐度 (mm)
公制80
機床高度 (mm)
卡盤處
1645
1895
2045
2245
中心架處
1780
1910
1980
2080
機床寬度 (mm)
1855
1955
2010
2110
機床總長 (mm)
4450/4950/5950/6950/7950/8950/10950
機床凈重 (kg)
最大工件長度為3000mm時
10000
10700
11000
11500
長度每增減1米凈重變化
1000
